Čo je to jednostupňový skrutkový vzduchový kompresor a ako to funguje?

A Jednostupňový skrutkový vzduchový kompresorje rotačný objemový kompresor, ktorý využíva do seba zapadajúce skrutkové rotory na nepretržité nasávanie, stláčanie a vypúšťanie vzduchu. Na rozdiel od piestových kompresorov, ktoré generujú stlačený vzduch opakovanými zdvihmi piestu, skrutkový kompresor vytvára relatívne hladké a nepretržité prúdenie vzduchu, vďaka čomu je vhodný pre mnohé priemyselné a komerčné aplikácie. V konštrukciách so vstrekovaním oleja pomáha mazivo chladiť, utesňovať a mazať kompresnú komoru. Správny kompresor závisí od požadovaného tlaku, prietoku vzduchu, pracovného cyklu, kvality vzduchu, prevádzkového prostredia a očakávaných budúcich požiadaviek. Pochopenie týchto faktorov môže používateľom pomôcť vyhnúť sa nadmerným rozmerom, nestabilnému tlaku, nadmernej spotrebe energie a zbytočnej údržbe.

Obsah

1. Čo je to jednostupňový skrutkový vzduchový kompresor?
2. Ako funguje jednostupňový skrutkový vzduchový kompresor?
3. Aké sú hlavné komponenty?
4. Ako vstrekovanie oleja ovplyvňuje výkon?
5. Aké sú hlavné výhody?
6. Kde sa používa?
7. Ako by ste mali špecifikovať jeden?
8. Ako sa dá zlepšiť prevádzková efektivita?
9. Akú údržbu potrebuje?
10. Aké problémy by si mali operátori všímať?
11. Jednostupňová vs. dvojstupňová kompresia
12. Čo by si mal kupujúci skontrolovať pred objednávkou?
13. Často kladené otázky
14. Záverečné jedlo so sebou

Čo je to jednostupňový skrutkový vzduchový kompresor?

Jednostupňový skrutkový vzduchový kompresor je rotačný kompresor, v ktorom stláčanie atmosférického vzduchu prebieha v rámci jedného skrutkového stláčacieho prvku. V bežnej konfigurácii s dvoma skrutkami sa samčí a samičí rotor otáčajú vo vnútri presne navrhnutého krytu. Ako sa rotory otáčajú, vzduch je zachytený medzi lalokmi rotora a krytom, zatiaľ čo dostupný objem sa postupne zmenšuje. Stlačený vzduch sa potom uvoľní cez výtlačný otvor.

Skrutkové kompresory sú objemové stroje. Ich nepretržitý rotačný pohyb im umožňuje poskytovať stály prúd stlačeného vzduchu namiesto cyklického prúdenia vzduchu spojeného s piestovými kompresormi. Vďaka tomu sú obzvlášť užitočné tam, kde pneumatické zariadenia potrebujú stabilný prísun vzduchu po dlhšiu dobu.

TermínjednostupňovýVýraz "stlačenie vzduchu" znamená, že vzduch je stláčaný cez jeden kompresný stupeň namiesto toho, aby bol stláčaný postupne v dvoch oddelených stupňoch. V mnohých priemyselných aplikáciách môže jediný stupeň poskytnúť tlak požadovaný pre pneumatické nástroje, výrobné zariadenia, automatizačné systémy a všeobecné výrobné zariadenia.

Ako funguje jednostupňový skrutkový vzduchový kompresor?

Princíp činnosti možno chápať ako nepretržitý sled nasávania, stláčania a vypúšťania. Skrutkové rotory vytvárajú uzavreté vzduchové vrecká, ktoré sa postupne zmenšujú, keď sa pohybujú smerom k výtlačnej strane.

Zabudovaný tlakový pomer skrutkového prvku je ovplyvnený geometriou rotora, stúpaním, dĺžkou a konštrukciou výtlačného otvoru. Pre efektívnu prevádzku je preto dôležité prispôsobiť konštrukčný tlak kompresora skutočným požiadavkám systému.

Aké sú hlavné komponenty?

V strojoch so vstrekovaním oleja je mazací a separačný okruh obzvlášť dôležitý, pretože vstrekovaný olej môže chladiť, mazať a pomáha utesniť proces kompresie predtým, ako sa oddelí od prúdu stlačeného vzduchu.

Ako vstrekovanie oleja ovplyvňuje výkon?

Mnoho priemyselných jednostupňových skrutkových kompresorov používa vstrekovanie oleja. Počas kompresie sa do kompresnej komory privádza olej, ktorý vykonáva niekoľko funkcií súčasne: odvod tepla, mazanie, utesnenie vnútorných vôlí a zníženie hluku.

Po stlačení je zmes vzduchu a oleja vedená cez separačný systém. Oddelený olej sa potom môže ochladiť a vrátiť do okruhu kompresora, zatiaľ čo stlačený vzduch pokračuje smerom k dochladzovaču a následnému zariadeniu.

Táto konfigurácia môže byť veľmi praktická pre všeobecné priemyselné požiadavky na stlačený vzduch. Ak si však výrobný proces vyžaduje mimoriadne prísnu čistotu vzduchu, typ kompresora a kompletný systém úpravy vzduchu sa musia posudzovať spoločne. Potravinárske, farmaceutické, elektronické a iné citlivé procesy môžu vyžadovať špecializované riešenia kvality vzduchu.

Aké sú hlavné výhody?

Správne špecifikovaný jednostupňový skrutkový vzduchový kompresor môže ponúknuť niekoľko praktických výhod:

• Nepretržité prúdenie vzduchu:Rotačná kompresia zabezpečuje plynulý prísun stlačeného vzduchu.
• Vhodné pre predĺženú prevádzku:Skrutkové kompresory sú široko používané pre nepretržitú priemyselnú prevádzku.
• Kompaktné usporiadanie zariadenia:Integrované kompresorové súpravy môžu zjednodušiť inštaláciu.
• Nižšia pulzácia:Rotačná kompresia zabraňuje silným tlakovým impulzom spojeným so zdvihmi piestu.
• Flexibilné ovládanie:Konfigurácie s pevnou rýchlosťou a premenlivou rýchlosťou môžu riešiť rôzne profily zaťaženia.
• Priemyselná všestrannosť:Táto technológia môže podporovať výrobu, automatizáciu, montáž, obrábanie a iné pneumatické aplikácie.
• Obslužnosť:Dobre navrhnutý balík poskytuje prístup k filtrom, separátorom, chladičom, olejovým okruhom a ďalším servisným komponentom.

Skrutkové kompresory sa používajú vo výrobných prostrediach, pretože môžu poskytovať nepretržitý stlačený vzduch pre pneumatické nástroje, robotiku, obrábanie, upínanie, striekanie a automatizované výrobné zariadenia.

Kde sa používa?

Najlepšia aplikácia závisí od požadovaného tlaku, prietoku vzduchu, kvality vzduchu, prevádzkových hodín a citlivosti procesu. Typické aplikácie zahŕňajú:

Skrutkové kompresory sa používajú aj v potravinárskom a nápojovom, automobilovom, elektronickom a farmaceutickom prostredí, hoci požadovaná špecifikácia kvality vzduchu sa môže v jednotlivých odvetviach výrazne líšiť.

Ako by ste mali špecifikovať jeden?

Výber kompresora iba podľa výkonu motora môže viesť k nevhodnej inštalácii. Kupujúci by mali začať so skutočnou potrebou stlačeného vzduchu a potom vyhodnotiť konfiguráciu zariadenia.

Tlak a prietok by sa mali posudzovať spoločne. Výber stroja len preto, že jeho menovitý tlak sa zdá byť vyšší ako systémové požiadavky, neznamená, že je nevyhnutne vhodnejší. Tlakový pomer skrutkového prvku a prevádzkové podmienky by mali byť prispôsobené skutočnej aplikácii.

Ako sa dá zlepšiť prevádzková efektivita?

Energetická výkonnosť závisí od celého systému stlačeného vzduchu, nielen od samotného kompresora. Stratégia riadenia, profil zaťaženia, nastavenie tlaku, únik vzduchu, podmienky chladenia a následné zariadenia môžu ovplyvniť prevádzkové náklady.

1. Prispôsobte kapacitu dopytu.Vyhnite sa výberu kompresora výrazne väčšieho, ako je skutočná požiadavka, bez jasného prevádzkového dôvodu.
2. Minimalizujte zbytočný tlak.Nadmerný tlak v systéme môže zvýšiť požiadavky na energiu, pričom neposkytne žiadnu užitočnú aplikáciu.
3. Ovládajte premenlivý dopyt.Konfigurácie s premenlivou rýchlosťou môžu upraviť rýchlosť motora podľa meniacich sa požiadaviek na vzduch.
4. Opravte netesnosti.Malé netesnosti distribuované v továrni môžu vytvárať nepretržité požiadavky, ktoré musí kompresor uspokojiť.
5. Udržujte chladiace cesty čisté.Obmedzené výmenníky tepla môžu znížiť výkon prenosu tepla.
6. Sledujte prevádzkové podmienky.Tlak, teplota, správanie pri zaťažení/vyložení a servisné indikátory môžu odhaliť abnormálnu prevádzku.

Regulácia s premenlivou rýchlosťou môže byť užitočná tam, kde sa výrazne mení potreba vzduchu, ale nemala by sa automaticky považovať za najefektívnejšiu konfiguráciu pre každé zariadenie. Vhodné usporiadanie závisí od aktuálneho profilu zaťaženia objektu a charakteristík systému.

Akú údržbu potrebuje?

Preventívna údržba pomáha zachovať stabilné prúdenie vzduchu, reguláciu teploty, výkon separácie a mechanickú spoľahlivosť. Presný plán údržby by sa mal vždy riadiť pokynmi výrobcu kompresora a skutočným prevádzkovým prostredím.

• V prípade potreby skontrolujte a vymeňte filtre nasávania vzduchu.
• Skontrolujte hladinu a stav maziva na modeloch so vstrekovaním oleja.
• Upravte olejové filtre a odlučovače podľa špecifikovaného intervalu.
• Skontrolujte chladiče, či neobsahujú prach, nečistoty a obmedzený prietok vzduchu.
• V prípade potreby skontrolujte remene, spojky, ložiská a komponenty pohonu.
• Monitorujte abnormálne správanie vibrácií, hluku, teploty a tlaku.
• Skontrolujte hospodárenie s kondenzátom a následné zariadenie na úpravu vzduchu.
• Skontrolujte úniky stlačeného vzduchu v distribučnej sieti.

Údržba by sa nemala považovať len za opravárenskú činnosť. Trendy v teplote, tlaku, správaní sa pri nakladaní a servisných upozorneniach môžu poskytnúť užitočné indikácie meniacich sa prevádzkových podmienok predtým, ako sa rozvinú do prerušenia výroby.

Aké problémy by si mali operátori všímať?

Operátori by nemali otvárať alebo rozoberať pretlakový kompresor bez toho, aby dodržali pokyny výrobcu na izoláciu, odtlakovanie a servis. Mechanickú a elektrickú údržbu by mal vykonávať primerane kvalifikovaný personál.

Jednostupňová vs. dvojstupňová kompresia

Zásadný rozdiel je v tom, ako je rozložená celková kompresná práca. Jednostupňový systém vykonáva kompresiu v jednom skrutkovom prvku, zatiaľ čo dvojstupňové usporiadanie rozdeľuje kompresiu medzi dva stupne. Dvojstupňové olejom zaplavené skrutkové kompresory môžu pri vhodných prevádzkových podmienkach dosiahnuť vyššiu celkovú účinnosť kompresie, pretože proces kompresie je rozdelený medzi stupne.

Čo by si mal kupujúci skontrolovať pred objednávkou?

Nákup kompresora ovplyvňuje kontinuitu výroby, požiadavky na inštaláciu, spotrebu energie, údržbu a budúce rozširovanie. Pred zadaním objednávky by si kupujúci mali vyžiadať úplné technické informácie a neporovnávať iba výkon motora alebo hlavnú cenu.

Pre priemyselného kupujúceho je najužitočnejšia cenová ponuka, ktorá jasne spája špecifikáciu kompresora so zamýšľanou aplikáciou. To uľahčuje porovnávanie návrhov o technickej kompatibilite namiesto spoliehania sa len na kúpnu cenu.

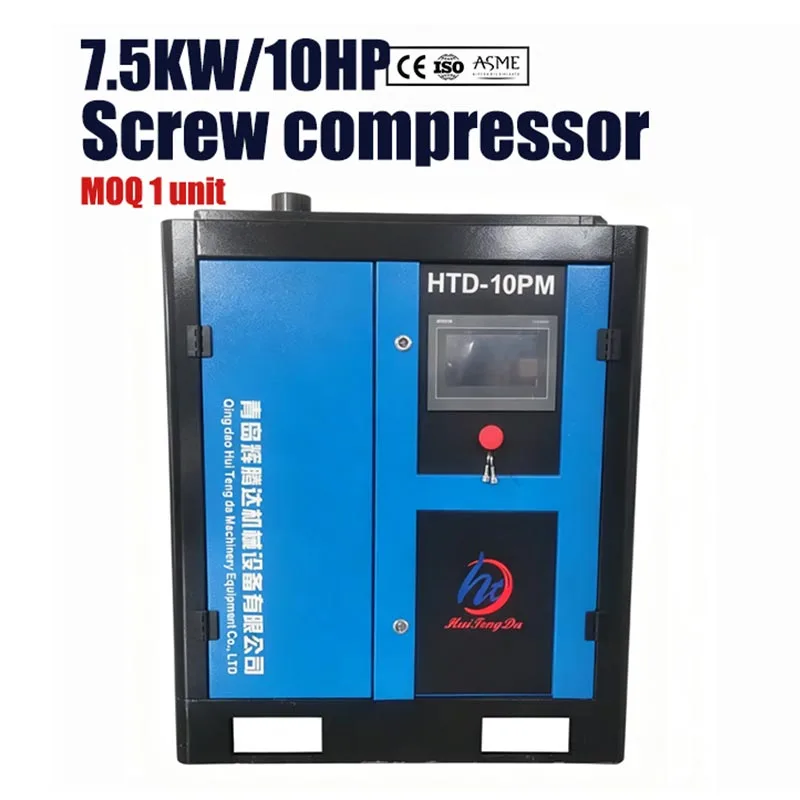

Qingdao Huitengda Machinery Equipment Co., Ltd.možno považovať za potenciálneho dodávateľa, keď kupujúci hodnotia riešenia jednostupňových skrutkových vzduchových kompresorov a potrebujú prediskutovať požiadavky na aplikáciu, prevádzkové podmienky a konfiguráciu zariadenia.

Často kladené otázky

1. Čo znamená jednostupňový u skrutkového vzduchového kompresora?

To znamená, že vzduch je stlačený cez jeden stupeň kompresie. Stroj môže stále používať sofistikované ovládanie motora, chladiace systémy, separačné systémy a monitorovaciu technológiu.

2. Je jednostupňový skrutkový kompresor vhodný na nepretržitú prevádzku?

Skrutkové kompresory sú široko používané pre nepretržitú priemyselnú prevádzku. To, či je konkrétny model vhodný, závisí od jeho menovitého výkonu, prevádzkových podmienok, konštrukcie chladenia, tlaku, prietoku vzduchu a špecifikácií výrobcu.

3. Sú všetky jednostupňové skrutkové kompresory so vstrekovaním oleja?

Nie. Skrutkové kompresory môžu byť so vstrekovaním oleja alebo bez oleja. Modely so vstrekovaním oleja používajú mazivo v kompresnej komore na chladenie, mazanie a tesnenie, zatiaľ čo bezolejové konštrukcie používajú iný prístup, aby sa olej nedostal do procesu kompresie.

4. Aký tlak môže poskytnúť jednostupňový skrutkový vzduchový kompresor?

Dostupný tlak závisí od konštrukcie a modelu kompresora. Niektoré olejom mazané rotačné skrutkové kompresory môžu dosiahnuť tlaky okolo 13 barov v jednom stupni, ale kupujúci by mali vždy použiť údaje o menovitom výkone výrobcu, a nie použiť generickú hodnotu tlaku na každý stroj.

5. Poskytuje skrutkový kompresor nepretržité prúdenie vzduchu?

Proces rotačnej kompresie vytvára stály prúd stlačeného vzduchu s podstatne menšou pulzáciou ako tradičné vratné stláčanie. Systémové ovládacie prvky môžu stále regulovať výrobu prostredníctvom nakladania, vykladania alebo prevádzky s premenlivou rýchlosťou.

6. Je pohon s premenlivou rýchlosťou vždy potrebný?

Nie nevyhnutne. Regulácia s premenlivou rýchlosťou môže byť užitočná tam, kde sa spotreba stlačeného vzduchu mení, ale najvhodnejšia konfigurácia závisí od profilu zaťaženia zariadenia. Analýza na úrovni systému je vhodnejšia ako predpoklad, že jedna metóda riadenia je vhodná pre každú inštaláciu.

7. Čo je najdôležitejším faktorom pri výbere kompresora?

Neexistuje jediná špecifikácia, ktorá by platila pre každú inštaláciu. Skutočná požiadavka na prietok vzduchu, pracovný tlak, pracovný cyklus, kvalita vzduchu, okolité podmienky, požiadavky na ovládanie, inštalačný priestor a budúce rozšírenie by sa mali hodnotiť spoločne.

8. Ako možno znížiť spotrebu energie kompresora?

Začnite prispôsobením kapacity skutočnému dopytu, riadením zbytočného tlaku, znižovaním úniku stlačeného vzduchu, udržiavaním čistých chladiacich plôch a výberom riadiacej stratégie vhodnej pre potreby zariadenia.

Záverečné jedlo so sebou

A Jednostupňový skrutkový vzduchový kompresorkombinuje nepretržitú rotačnú kompresiu s relatívne jednoduchým mechanickým usporiadaním, vďaka čomu je vhodný pre širokú škálu aplikácií stlačeného vzduchu. Jeho reálny výkon závisí nielen od samotného kompresora, ale aj od správneho dimenzovania, výberu tlaku, chladenia, úpravy vzduchu, ovládania, údržby a vlastností celej siete stlačeného vzduchu.

Pre kupujúcich je najspoľahlivejším prístupom najprv definovať skutočný prietok vzduchu a požiadavky na tlak, potom porovnať konfigurácie kompresora na základe prevádzkových podmienok, kvality vzduchu, pracovného cyklu, účinnosti, požiadaviek na údržbu a dlhodobej podpory. Technicky prispôsobený systém môže poskytnúť stabilný stlačený vzduch a zároveň pomôcť výrobným tímom vyhnúť sa zbytočným problémom s kapacitou, tlakom a údržbou.
